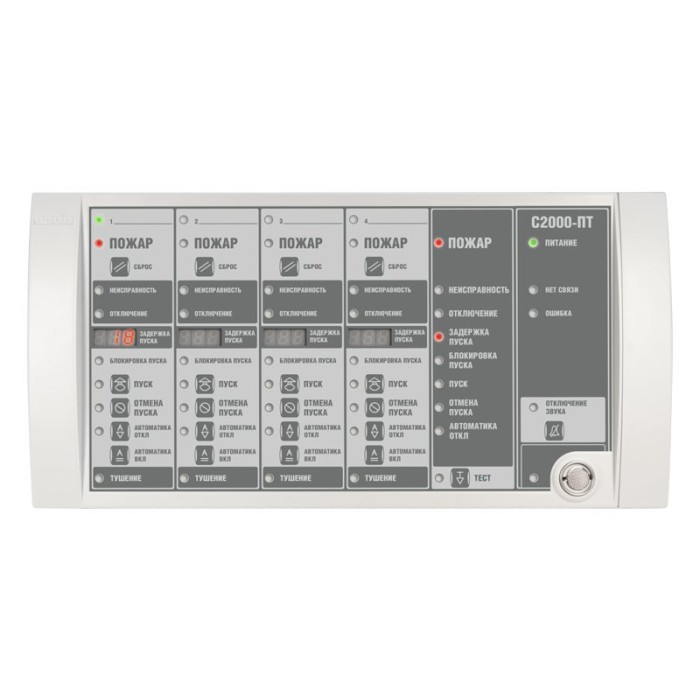

Описание С2000-ПТ. Блок индикации и управления. Болид

Блок индикации системы пожаротушения для работы в системе ИСО "Орион", 32 индикатора состояния 4 направлений пожаротушения, 4х4 семисегментных индикатора задержки пуска, 8 обобщенных индикатора состояния установки пожаротушения, 6 индикаторов состояния блока, RS-485, порт ТМ, U-пит. 10,2...28,4 В, P-потр. ≤3 Вт, IP20, t-раб. -30...+50°С, габ.размеры 170×340×25,5 мм

Назначение изделия

Блок индикации системы пожаротушения «С2000-ПТ» предназначен для работы в составе автоматической установки газового, порошкового или аэрозольного пожаротушения.
Блок обеспечивает световую и звуковую индикацию состояния 4 направлений пожаротушения, выполненных на приборах «С2000-АСПТ» версий 3.50 и выше, а также дистанционное управление указанных приборов:
− включение/отключение режима автоматического управления;
− пуск/отмена пуска пожаротушения;
− останов/возобновление/сброс задержки пуска пожаротушения.

Особенности

- отображение на 32 двухцветных светодиодных индикаторах состояний 4 направлений пожаротушения (пожар, неисправность, отключение, блокировка пуска, задержка пуска, пуск, отмена пуска, автоматика отключена, тушение);
- отображение по каждому направлению на 4 семисегментных индикаторах обратного отсчета оставшегося времени задержки пуска (0…999 сек.);
- отображение на 8 двухцветных обобщенных индикаторах состояния пожарной установки (пожар, неисправность, отключение, блокировка пуска, пуск, отмена пуска, автоматика отключена);
- отображение состояния блока на 6 индикаторах;
- встроенный считыватель Touch Memory для ограничения доступа к системе управления пожаротушением;
- возможность подключения внешнего считывателя Touch Memory (iButton);
- 20 кнопок для управления системой пожаротушения (для каждого направления: сброс пожара, пуск АСПТ, отмена пуска АСПТ, включение автоматики, выключение автоматики);
- включение звукового сигнала при получении тревожного сообщения по одному или нескольким контролируемым разделам и возможность его отключения оператором. При появлении новых сообщений звуковой сигнал включается;
- формирование сообщения о вскрытии корпуса и состоянии питания на пульт «С2000М» (пульт «С2000» и АРМ «Орион» не поддерживают «С2000-ПТ»);
- программирование адреса прибора в системе, номеров закреплённых разделов;
- часовая синхронизация времени с пультом «С2000M».

Напряжение питания, В: 10.2…28.4	- при напряжении питания 12 В : 50
Потребляемая мощность, Вт: 3	- при напряжении питания 24 В : 50
Ток потребления, мА:	Кол-во индикаторов: 46
- при напряжении питания 12 В: 200	Кол-во разделов: 4
- при напряжении питания 24 В: 100	Степень защиты: IP20
Ток потребления в дежурном режиме (все индикаторы выключены), не более мА:	Габаритные размеры. мм: 170х340х25.5
Масса блока, кг: 0.6
